T50

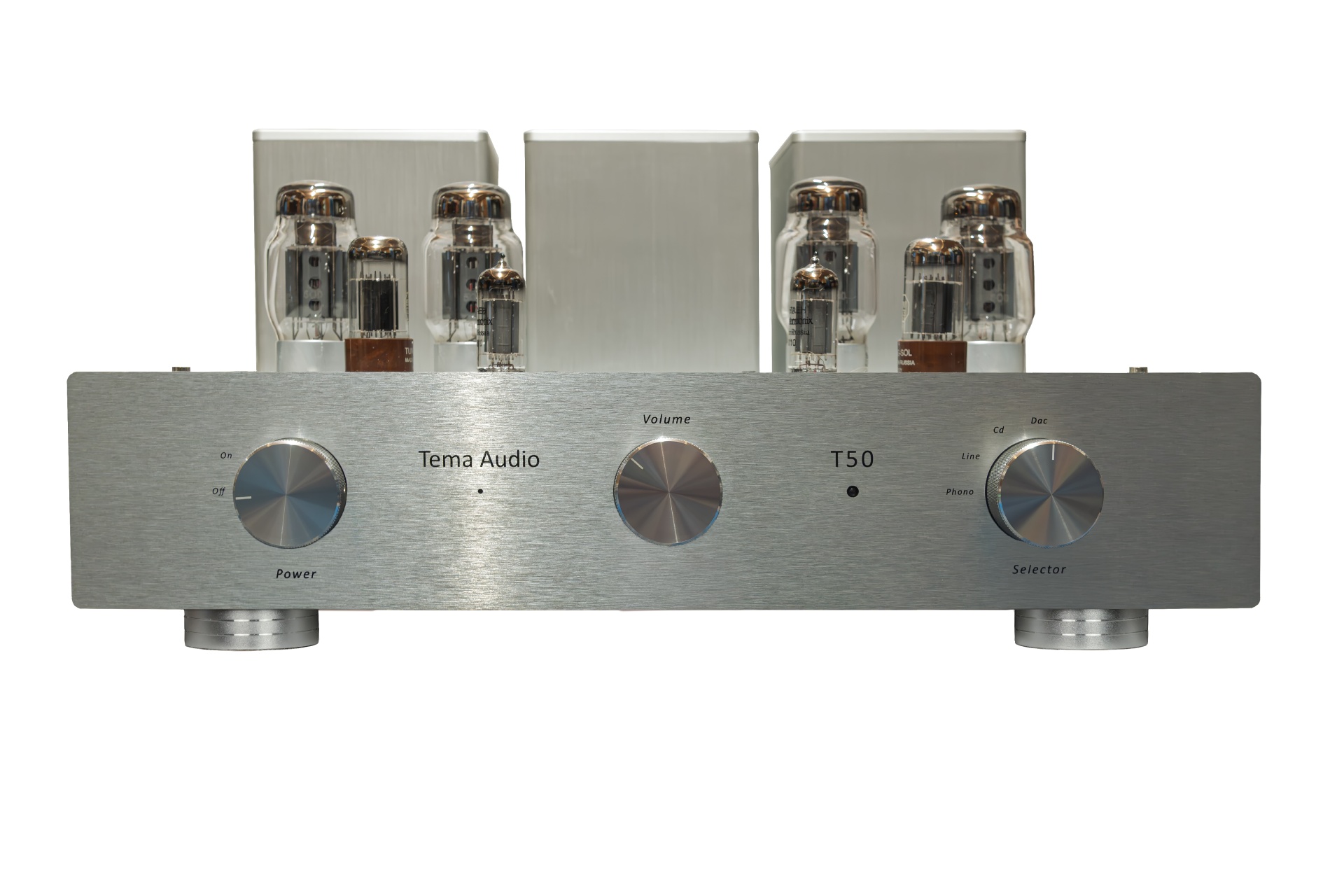

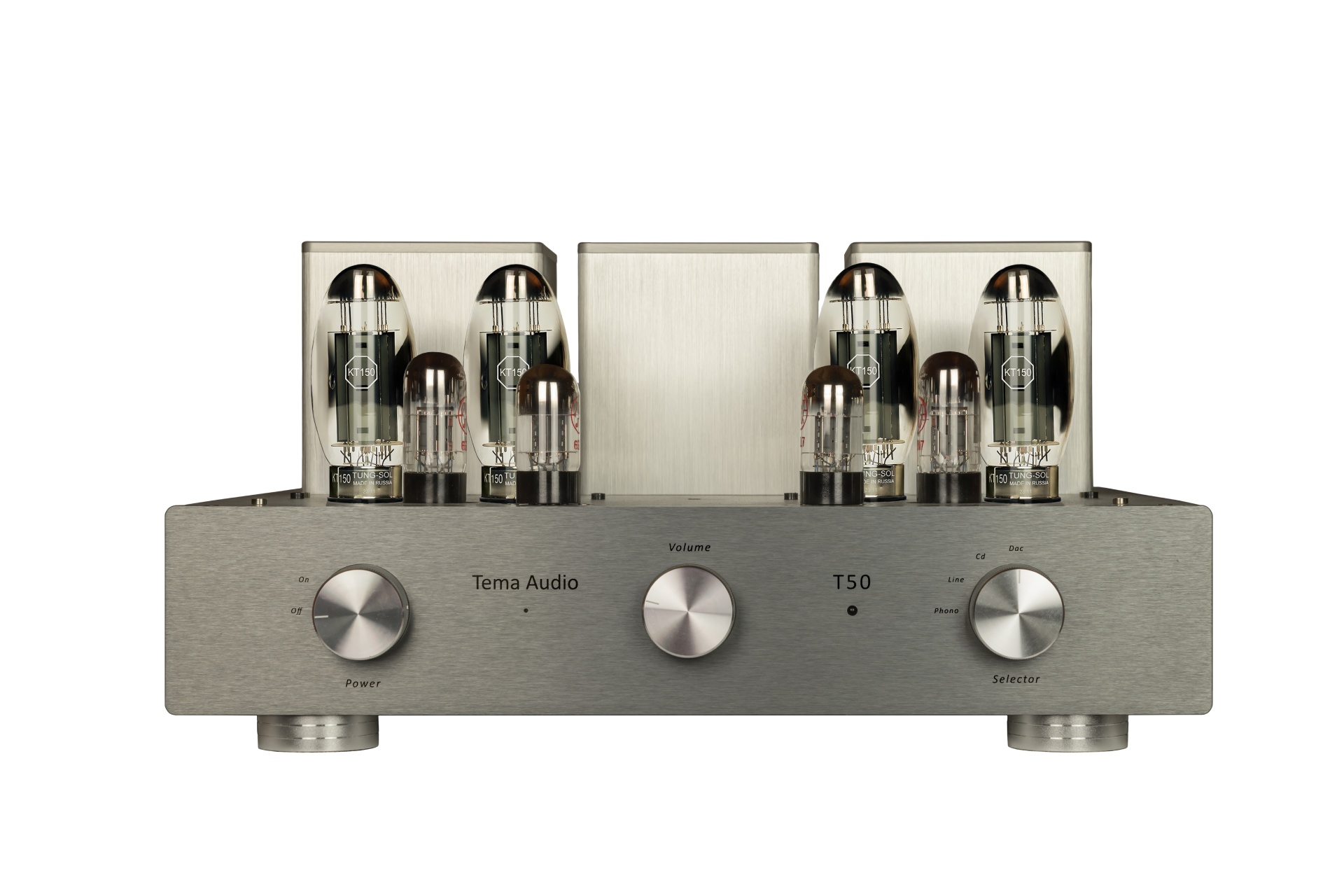

Il modello T50 è un amplificatore integrato stereo Push Pull in Classe AB che sfrutta la valvola
KT88 una valvola con un suono ricco e veloce.
I generosi trasformatori di uscita, progettati da noi e fatti realizzare appositamente per queste
splendide valvole, consentono al T50 di esprimere al massimo le sue straordinarie peculiarità.

Posizionamento delle valvole

Durante il trasporto è bene che le valvole non siano installate per evitare qualsiasi danno, essendo
oggetti molto delicati. Una volta tolto l’amplificatore dall’imballo, è importante che vengano
inserite nella corretta posizione, valvola V1 nello zoccolo V1 , valvola V2 nello zoccolo V2 ecc..
ecc..ATTENZIONE: le valvole vanno inserite nella corretta posizione (Fig.1).
Controllare nell’inserimento la corretta posizione dei piedini. Non forzate l’inserimento, potreste
danneggiare lo zoccolo o la valvola stessa.

Retro dell’amplificatore

1. Interruttore I/O (on-off).
2. Presa di corrente IEC con fusibile.
3. Quattro connettori per le casse acustiche canale destro e sinistro: due con anello nero (negativo)
e due con anello rosso (positivo) (8-4 ohms).
4. Connettore di terra.
5. Serie di ingressi linea per il collegamento delle sorgenti.
6. Commutatore triodo /pentodo.
